Выдержки из книги "Отопление и вентиляция" (Проф. Б.М. Аше), выпущенной в 1934 году в СССР

Поквартирная гравитационная система отопления

Глава XXXII Устройство поэтажной водяной системы отопления

Параграф 165. Общая идея поэтажной водяной системы отопления сфера ее применения.

Поэтажная водяная система отопления может быть названа также «гравитационной водяной системой отопления с незаглубленным котлом», так именно это последнее обстоятельство и характеризует эту систему.

В ней либо совершенно отсутствует или имеет место лишь очень незначительная разница в вертикальных высотах расположения середины котла над серединой нагревательных приборов, могущая быть иногда даже отрицательной, т.е. середина прибора может лежать несколько, - правда очень незначительно, - но ниже середины котла.

В этом и состоит идея поэтажной системы, что котел установлен в том же этаже, как и обслуживаемые им нагревательные приборы, обычно в прихожей или в кухне, с тем, чтобы его собственная теплоотдача, являющаяся в обычной системе, с котлом, расположенным в подвале, бесполезной потерей тепла, в данном случае шла непосредственно на обогрев данного этажа или квартиры. На основании последнего эта система именуется также «поквартирной» системой отопления.

Система эта является по своему существу типичным порождением индивидуалистического частновладельческого типа жилища. Она возникла как система отопления особняка, квартиры-собственности. Но, несмотря на это, она имеет вполне жизненное значение и в условиях социалистического быта, так как может найти себе вполне полезное применение в поселковом жилищном строительстве, в условиях сельского школьного, больничного, кооперативно-торгового, колхозно-жилищного и сельскохозяйственного производственного строительства…

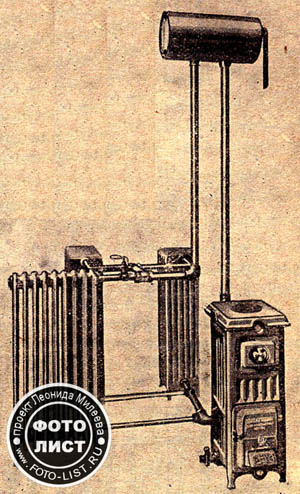

На основании малых значений действующих напоров этажная система отопления не может обслуживать протяженных систем и надо считать пределом ее применимости случаи, когда наиболее удаленные нагревательные приборы расположены от котла на 25-30 м. Но в целях ввода в нагревательные приборы воды с возможно высокой температурой, надо стремиться располагать приборы возможно близко к котлу, как это изображено на рис. 376а в плане и на рис.376б в виде самой системы отопления, вынутой из отапливаемой ею квартиры.
