Выдержки из «Большой энциклопедии» начала ХХ века

Часть 1. Воздушное отопление

Схема воздушного отопления

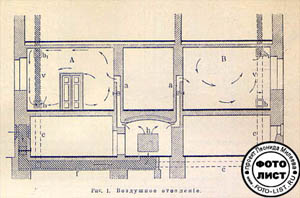

На рис. 1 изображена схема воздушного отопления на две комнаты А и В. Воздух высасывается из них через отверстия b, находящиеся недалеко от пола и соединенные с каналами с, по которым он снова идет к пневматическому калориферу h, нагревается и по каналам а снова идет в комнаты.

Печь (калорифер) Концельмана

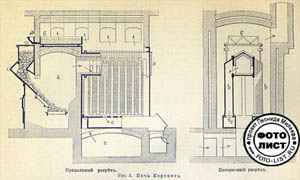

Печь (калориферы) бр. Кертинг

Отопление Ритчеля и Геннеберга

При системе отопления с притоком свежего воздуха, последний берется из атмосферы помощью канала f, нагревается в калорифере h, а оттуда по каналам а распределяется по помещениям. Вывод подержанного воздуха производится помощью отверстий b1, соединенных с трубами v.

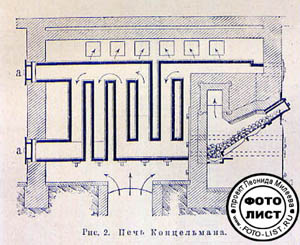

С целью придать калориферам большую теплоемкость и тем сохранить некоторую равномерность температур помещений даже и тогда, когда калорифер не топится, последний устраивают каменный. На рис. 2 изображен калорифер Концельмана, сложенный из специальной формы шамотных кирпичей. Продукты горения из колосниковой топки зигзагообразно циркулируют по нему; чистка производится легко и совершенно, помощью двух закрываемых крышками отверстий а. Направление течения нагреваемого воздуха показано стрелками.

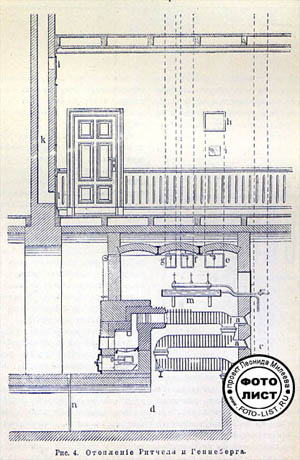

На рис. 4 изображено устройство для нагрева воздуха Ритчеля и Геннеберга. Внизу изображено собственно устройство, в верху, комнаты учебного заведения: а нагревательные ребристые трубы, положенные на роликах так, то расширяться они могут свободно.

Кликнув на нижеуказанную ссылку предлагаю Вам ознакомиться со второй частью этого старинного текста про системы отопления Водяное отопление.
